压力表的参数规范-华北计量济南检测公司带您了解

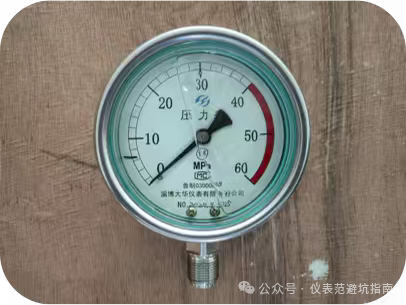

压力表在现场实际运用过程中种类较多，参数规范较杂较乱无法进行有效的规范，现将仪表参数主要从以下几个方面进行规范讲解：量程、安装形式、表壳尺寸、连接过程、测量介质、精度、压力表形式、结构材质、测量元件形式、防护等级、上下限标识、转换头、焊接接头、表盘裙边、材质，以此保证压力表参数得到有效提升，现选用其中0-60Mpa压力表进行描述。

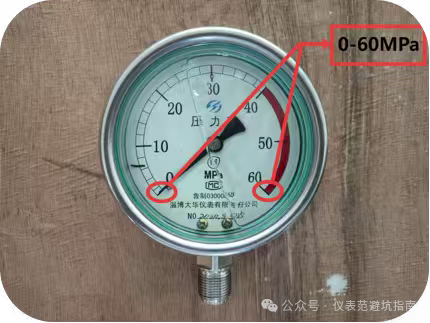

1、量程

压力表量程的正确选择是保证压力表测量精度、延长压力表使用寿命的关键因素。选择时应根据现场最大工作压力、计算推荐量程（最大压力÷0.6）、选择最接近的标准量程（优先选大不选小）、考虑附加因素（高温)，工作压力应在量程的1/3-2/3范围内，最大压力不超过量程的3/4。

2、安装形式

 压力表在实际运用中安装形式的选择直接关乎压力表是否有利于实际运用观察及测量的准确性和安全性，根据不同的场景需选用不同的安装形式。目前按照连接方式主要分为：径向直接安装（前接式）、轴向直接安装（后接式）。

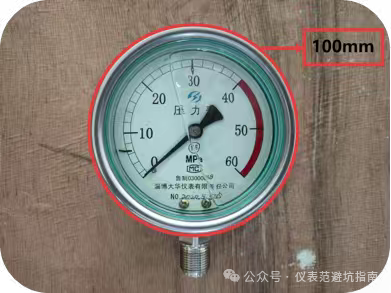

3、表壳尺寸

压力表表壳尺寸需根据现场实际情况选用合适的表壳大小，以便满足现场实际的用途和安装要求。目前常用表壳尺寸主要有：40mm、50mm、60mm、75mm、100mm、150mm，其中较为常见和使用较多的为100mm。

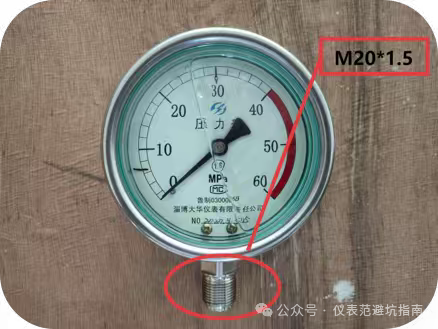

4、连接过程

接口尺寸选择应与原连接螺纹相匹配，合适的接口尺寸可保证连接过程不出现泄漏现象，确保连接过程牢靠、稳定。目前常用的连接过程主要有：M20*1.5、1/2NPT、1/4NPT、1/8NPT、法兰式连接。

5、测量介质

测量介质不同直接影响压力表的材质、密封设计需根据不同的测量介质选择不同的压力表，以此确保压力表正常测量运行。目前常用的测量介质主要有：氧用压力表、氨用压力表、常规压力表。

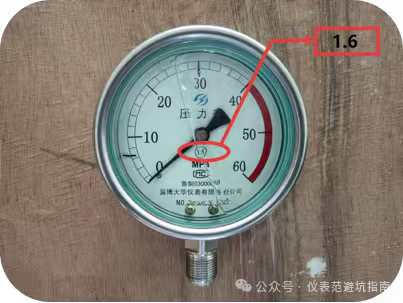

6、精度

压力表的精度等级是衡量其测量误差范围的重要指标，通常以满量程的百分比表示，合适的精度等级能够更好的满足现场仪表的测量。目前常用的精度等级主要有：0.1、0.25、0.5、1.0、1.6、2.5、4.0，现区域常用等级为1.6。

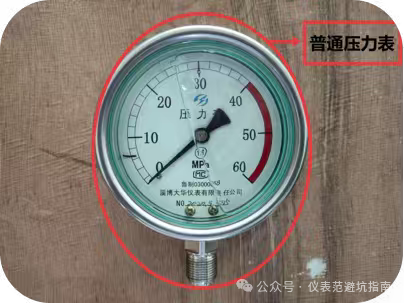

7、压力表形式

压力表不同的区域范围及不同的安装环境需选用不同形式的压力表，目前常用的压力表形式主要有:普通压力表、耐震压力表、隔膜压力表、真空压力表。

8、结构材质

 塑料（如PP、PVC） 特点：耐酸碱腐蚀，但强度低。

   适用场景：化工腐蚀性介质（如酸、碱），低压常温环境。

  压力表内部元件材质**

   波登管/弹簧管**

   铜合金（如黄铜）：用于普通介质（空气、水）。

   不锈钢（304/316）：用于腐蚀性介质或高纯度介质（如氧气、氨气）。

   蒙乃尔合金（Monel）**：耐氢氟酸、海水等特殊腐蚀。

   膜片/膜盒**

   不锈钢 ：通用耐腐蚀。

   哈氏合金（Hastelloy）：强酸（如硫酸、盐酸）、高温高压环境。

   钽（Tantalum）：耐强酸（如浓硫酸、王水）。

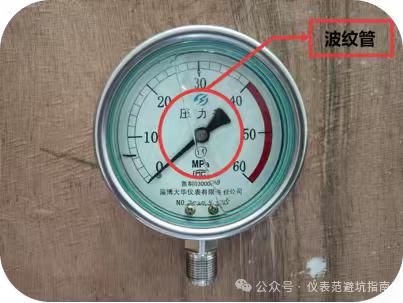

9、测量元件形式

压力表不同的形式的测量元件会达到不同的测量结果，选择合适的测量元件有利于压力的正确测量，目前常用的测量元件主要有:波登管、膜片、波纹管。

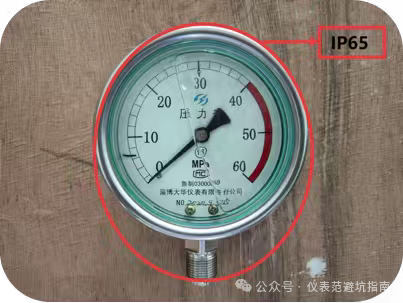

10、防护等级

良好的压力表防护级别可保证压力表在不同环境下的可靠性和安全性，确保压力表的使用寿命，目前常用防护等级主要有:IP54、IP65、IP66、IP67。

11、上下限标识

压力表表盘内容根据其量程上下限进行颜色标注，一般常用标注为黄色为下限区域，绿色为正常区域，红色为上限区域。

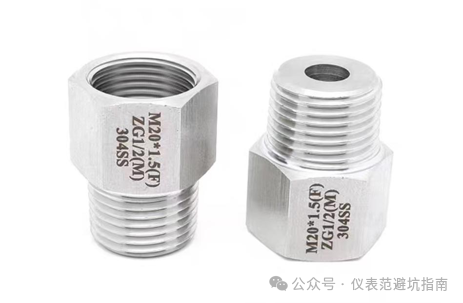

12、转换头

为更好地满足现场压力表通用性，确保不同形式接口的压力表可在现场实际工况中使用，压力表需佩戴相应装换接头。

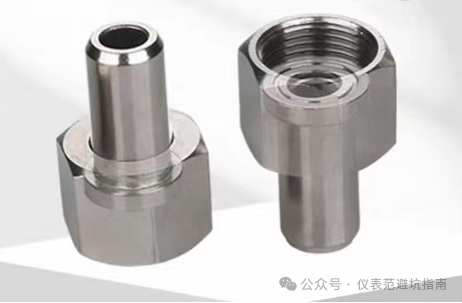

13、焊接接头

因部分压力表在现场安装过程中为新增设备，需佩戴相应焊接接头及垫片，以此保证压力表安装过程中能够更好的满足现场要求，达到安装要求。

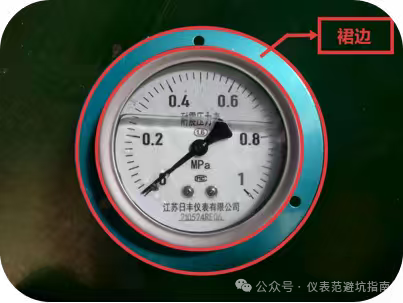

14、表盘裙边

压力表表盘裙边主要是为了保证部分压力表安装过程中无法进行有效固定的弊端，压力表裙边与压力表为一体件，裙边上带固定螺丝孔，更好的延长压力表的使用周期
