今天，我们从压力的常识、压力表的分类及压力表的使用三个维度来介绍压力表小知识~

    1、压力常识

这里的压力，实际上指的是物理学上的压强，即单位面积上所承受压力的大小。

相对压力：以大气压力作为基准所标示的压力。

正压：以大气压力为基准，高于大气压力的压力。

负压（真空）：以大气压力为基准，低于大气压力的压力。

表压：以大气压力为基准，大于或小于大气压力的压力。

常用的压力单位

①帕斯卡 (Pa)：国际单位制中的基本单位。1 kPa(千帕 ) = 1000 Pa，1 MPa(兆帕) = 1,000,000 Pa。

②磅/平方英寸 (psi)：1 psi ≈ 6894.76 Pa，常用于美国，国际通用。

③巴 (bar)：1 bar = 100,000 Pa=1.0197kgf/cm2，由英国气象学家Napier Shaw提出，起初用于气压计单位，约等于1个标准大气压，常用于欧洲。

④标准大气压 (atm)：1 atm ≈ 101,325 Pa。

⑤毫米汞柱 (mmHg)：1 mmHg ≈ 133.322Pa。毫米水柱 (mmH2O)：_{≈9.80665Pa。}

⑥公斤压力(kgf/cm2)，国内常用，1kgf/cm2 ≈ 0.098MPa ≈ 98.0665kPa ≈ 98066.5Pa ≈ 0.98bar

2、压力表分类

压力表：以大气压力为基准，用于测量小于或大于大气压力的仪表。

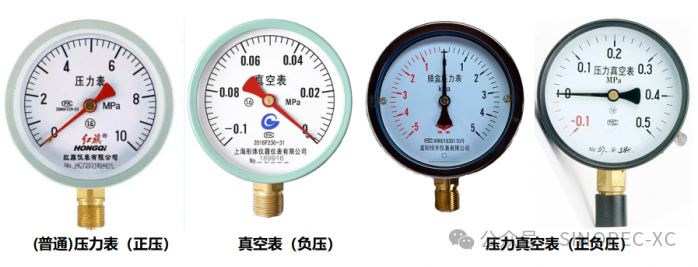

（1）按监测压力类别：压力表、真空表、压力真空表

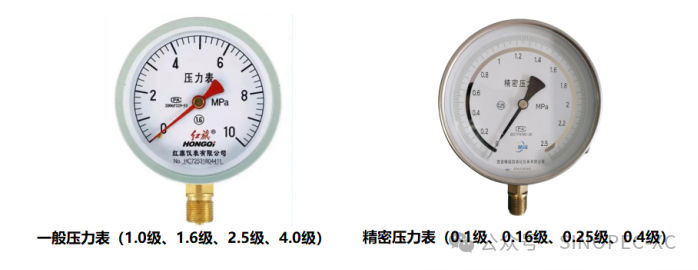

（2）按精确度：一般压力表、精密压力表

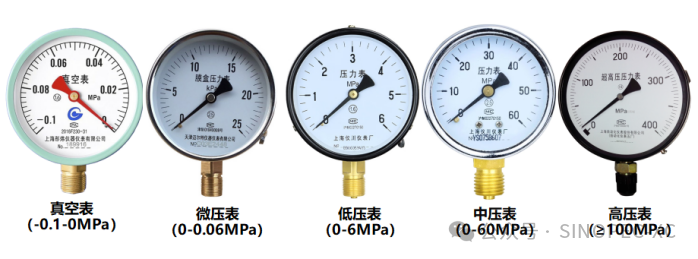

（3）按量程：真空表、微压表、低压表、中压表、高压表

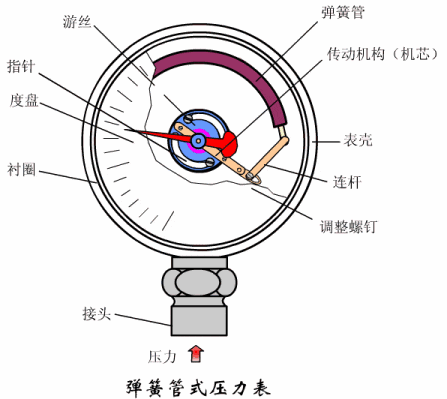

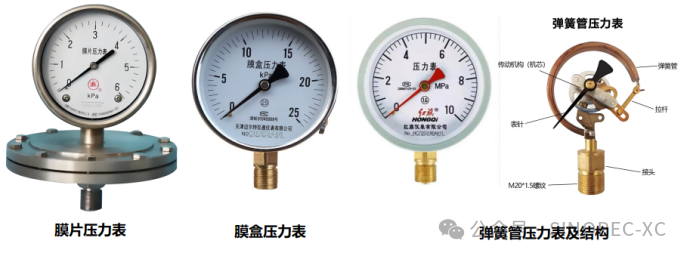

（4）按感压元件：膜片式、膜盒式、弹簧管式、波纹管式（JJG52）

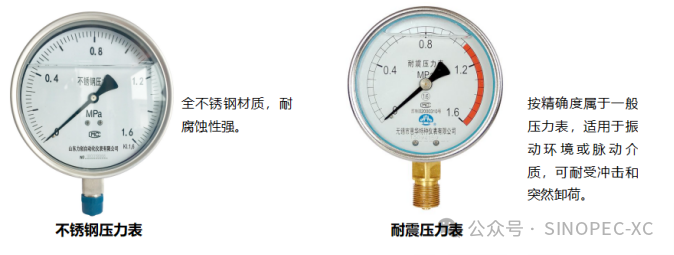

（5）按功能特征：不锈钢压力表、耐(抗)震(振)压力表……

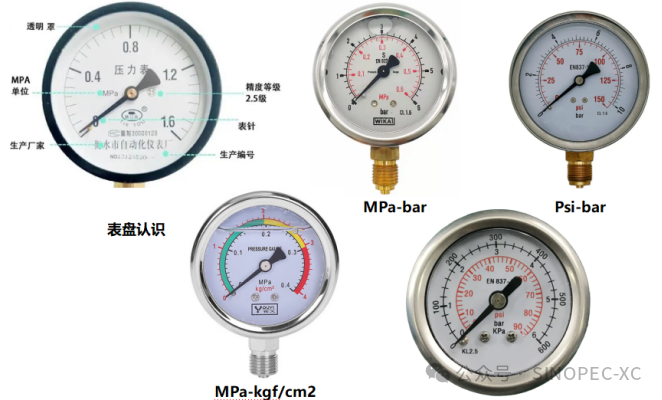

（6）按表盘指示单位：MPa，psi，bar，kgf/cm2

3、压力表的使用

l量程选择：压力表量程的选择应与井控装置压力级别相匹配，且使所测压力在量程的1/3-2/3之间（1.5倍）。【SY/T 6690-2016】

注：①测量稳定压力时，最大工作压力不应超过量程的2/3； ②测量脉动压力时，最大工作压力不应超过量程的1/2；③测量高压时，最大工作压力不应超过量程的3/5；④为保证测量准确度，最小工作压力应不低于量程的1/3。按上述原则，根据被测最大压力算出一个数值后，从压力表量程系列中选取稍大于该值的数值即为所选量程。

l功能选择：测量不同介质和使用环境要选用不同种类压力表 。
①一般介质，如空气、水、蒸汽、油等，可用普通压力表。
②对于特殊介质需用专用压力表，如氨类用氨用压力表；氧气类用氧用压力表；氢气类用压力表；乙炔类用乙炔压力表等等。
③对于一般性腐蚀介质，及有腐蚀性气体环境，可选用不锈钢型压力表。
④对于测量粘度大，易结晶、腐蚀性大、温度较高的液体、气体或有固体浮游物的介质压力测量，选用隔膜式压力表 。
⑤对于脉冲性介质及机械振动场合的压力测量，选用耐震型压力表。
⑥有远传要求时可选用远传型压力表，远传信号有电流型和电阻型及电压型。
⑦有控制保护要求时可选用电接点压力表。
⑧有防爆要求时必须选用防爆型，如防爆电接点压力表

l检测周期：①一般压力表的检测周期可根据使用环境及使用频繁程度确定，一般不超过6个月。【JJG52-2013弹性元件式一般压力表、压力真空表和真空表检定规程】②精密表的检定周期可根据使用环境及使用频繁程度确定，一般不超过1年。【JJG49_2013弹性元件式精密压力表和真空表检定规程】

注：强制性检定压力表的检定周期不应超过此规定，非强制性检定压力表的检定周期可由单位根据自身实际情况确定，本规定可作参考。

l检测资质：A 类的非强检计量器具（用于作业压井管汇过程安全监测耐震压力表）、B类计量器具送第三方计量技术机构实施检定（校准）【QSH 0100.1-2020 计量管理与考核规范】
